產品介紹

BT-Online1是一種應用于大規模工業粉體生產線上實時進行粒度監測與控制的在線激光粒度監測控制系統。它直接從粉體輸送管道里自動取樣、測量、回收和數據處理，向控制中心實時傳輸數據和控制生產設備，從而為各種大規模干法粉體生產線提供實時粒度監測與控制。

本系統具有雙層氣幕鏡頭防護、取樣管防堵、抗干擾、自動對中、遠程有線數據傳輸、連續運行周期長達180天等優越性能。

基本性能指標

監測項目

● 粒度分布

● 典型值：D10、D50、D90、D97、D98等

● 典型區間含量：如<3μm、3-32μm、32-65μm、>45μm、>80μm等

● 體積平均徑D[4,3]

● 面積平均徑D[3,2]

● 比表面積

應用領域

● 新能源正負極、制藥、水泥、碳素、礦粉、農藥、化工、金屬粉等多種干粉行業?？膳涮赘黝悮饬餮心シ鬯?、輸送、分級等生產設備

執行標準

● GB/T 19077-2016 激光粒度儀國家標準

● ISO 13320:2009 激光粒度儀國際標準

● Q/ASA 001-2021 激光粒度儀企業標準

突出特點

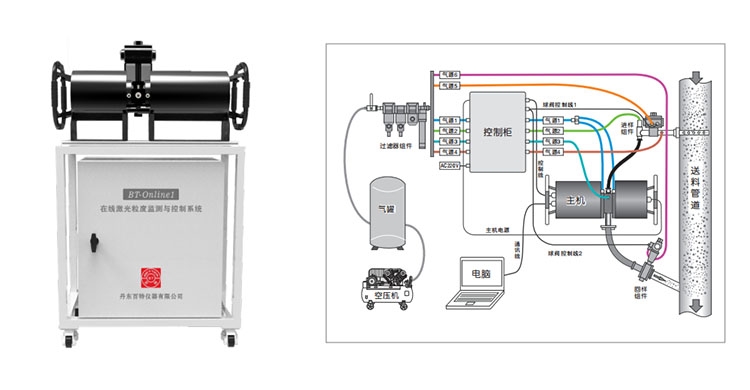

● 獨特的取樣技術：文丘里負壓取樣，可通過笛型取樣管直接從管道里取樣，也可通過鉸刀取樣器取樣，取樣系統具有分散、防堵、反吹、防靜電和多點取樣設計，代表性好。

● 一機多用 : 一臺儀器可監測多條生產線。標準配置可同時監測1-4條生產線，取樣管路相互獨立，輪流測試，互不干擾。

● 高精度空氣過濾系統 : 采用精密過濾器，4級過濾，具有除雜質，除油和除水功能，保證壓縮空氣干燥、潔凈，從而保證儀器連續穩定運行。

● 鏡頭防護技術：根據空氣動力學原理，在鏡頭和測試區之間采用雙氣幕防護，使鏡頭免受污染，維護周期≥180天。

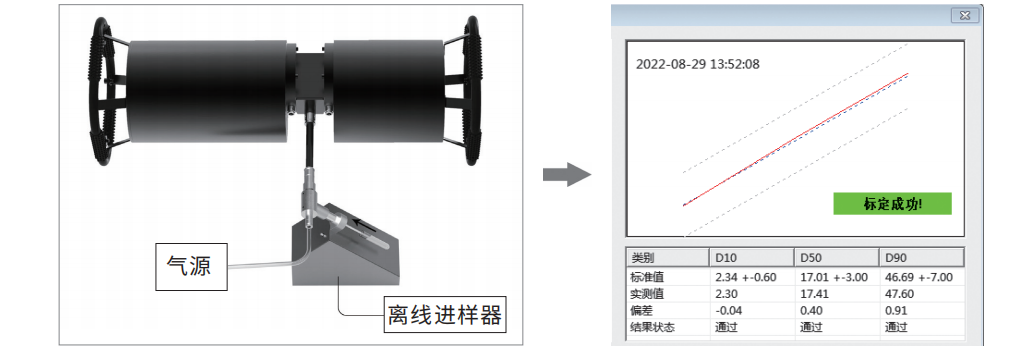

● 準確性驗證 : 可用標準樣品對儀器進行準確性驗證。

● 測試樣品送回生產線(也可不送回) : 無污染，無排放。

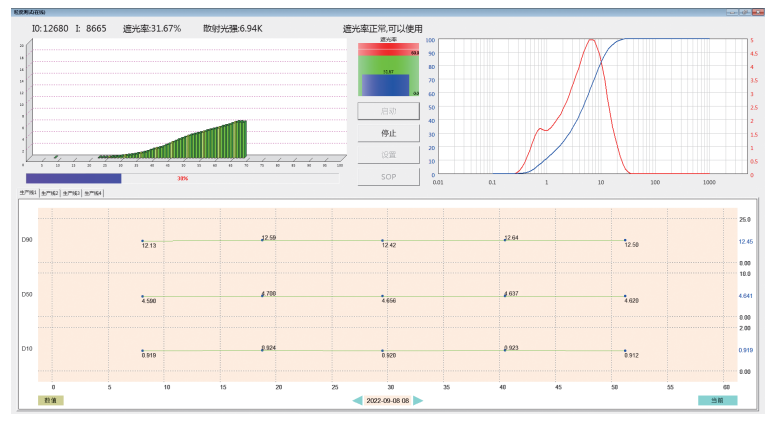

● 實時顯示監測曲線 : 本系統測試間隔最小可設定為1秒，監測曲線可根據需要定義。

良好的準確性

良好的重復性

獨特技術

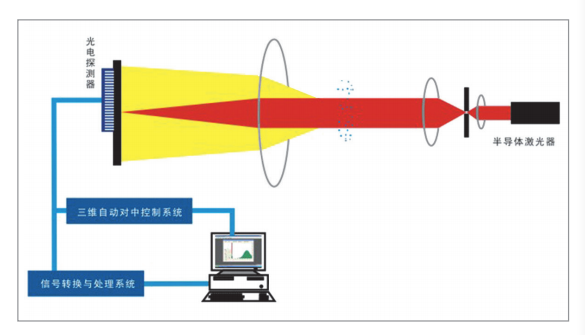

● 激光衍射技術：在正傅里葉光路系統中安裝了大口徑傅氏透鏡和大尺寸的光電探測器陳列，探測器數量達68個，實現了對散射信號的探測，提升了測量范圍，提升了細顆粒端的測量精度，提升了分辨率。

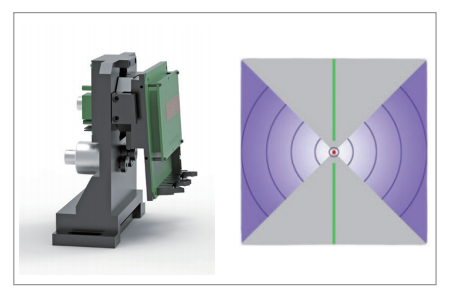

● 自動對中技術：由精密執行單元和控制單元組成的自動對中系統，即使因環境振動、溫度變化等因素導致光路發生偏移，系統將自動校正，保證光路系統始終處于良好狀態。

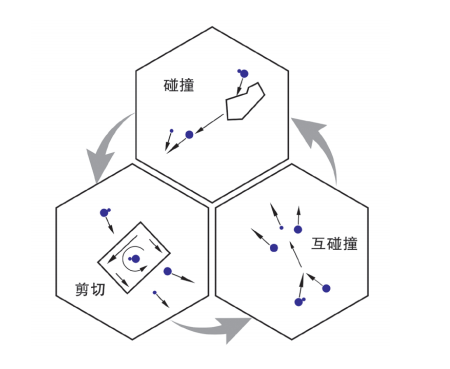

● 干法分散技術：配有干法分散器（選配），對團聚特性強的產品也能得到準確粒度結果。

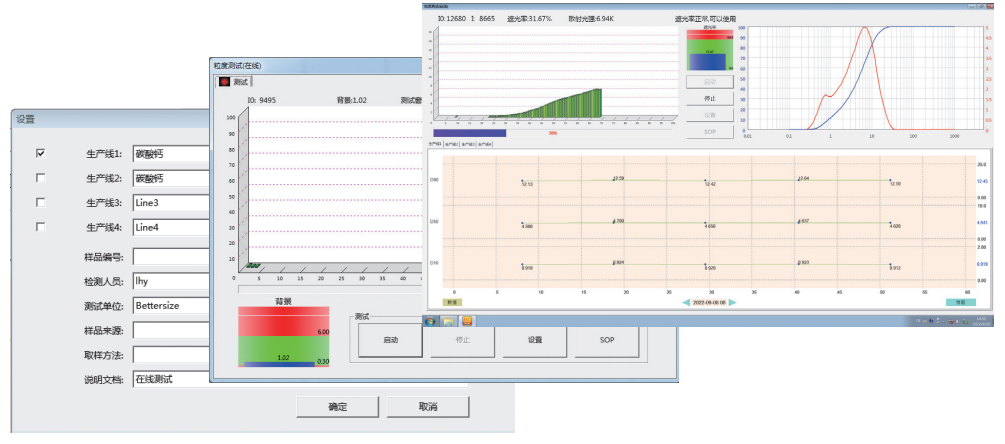

● 一鍵操作：啟動設備后，軟件點擊“啟動”按鈕，儀器自動執行在線取樣、分散、測試、回收等測試流程，實現粉體生產粒度在線監控自動化。
